Sistemas de Ultrafiltração

O que é um
Sistema de Ultrafiltração?

A ultrafiltração é um processo orientado pela pressão, capaz de separar componentes de uma solução pelo seu peso molecular e formato de molécula. Sob uma diferença de pressão aplicada, solventes e pequenos solutos passam pela membrana e são coletados como permeado/ultrafiltrado, enquanto os solutos maiores são rejeitados pela membrana e recuperados como “concentrado” (tinta E-Coat).

Em sistemas de pintura por eletroforese, o permeado da ultrafiltração contém água e solubilizantes da tinta (ácidos e solventes). O permeado é usado na linha de enxágue do sistema de pintura. Este método de reciclagem produz um ciclo fechado no sistema de enxágue, para recuperação de sólidos da tinta (pasta e resina). O permeado também pode ser direcionado para o dreno para reduzir a condutividade e controlar melhor o banho.

A filtração acontece de forma tangencial – em inglês, cross-flow filtration – por meio da alta velocidade e pressão aplicadas ao fluido, o que garante a constante remoção dos sólidos retidos, prevenindo o entupimento da superfície e gerando duas substâncias: o concentrado e o permeado/ultrafiltrado.

Para a pintura E-Coat, a ultrafiltração desempenha um papel essencial. A técnica de eletrodeposição catódica (E-Coat) é amplamente utilizada na indústria automotiva e na fabricação de equipamentos para aplicar uma camada de pintura uniforme e durável. A eficiência e a qualidade desse processo dependem diretamente do uso de um sistema de ultrafiltração eficiente.

Essenciais para a eficiência e qualidade do processo de pintura E-Coat, os sistemas de ultrafiltração da Separations destacam-se por otimizar cada etapa desse procedimento.

Eles não só recuperam tinta, aprimorando o acabamento do material, como também controlam o processo de pintura e reduzem significativamente a geração de efluentes em instalações de grande porte. Adaptados às necessidades específicas de cada projeto, nossos sistemas são montados com componentes nacionais e importados de altíssima qualidade, assegurando performance e durabilidade.

Importância e Função do Sistema de Ultrafiltração
no Processo de Pintura E-Coat

Separação e Reciclagem de
Componentes de Pintura

O sistema de ultrafiltração separa os pigmentos e resinas da água na solução de pintura, permitindo a reciclagem e reutilização contínua dela. Isso otimiza o uso dos materiais de pintura, reduzindo desperdícios e custos.

Remoção de Contaminantes

Ele remove contaminantes como partículas sólidas, solventes em excesso e outras impurezas que podem se acumular na solução de pintura. Isso é crucial para manter a qualidade e a uniformidade da camada de pintura aplicada.

Manutenção da Homogeneidade da Solução

Ao controlar a concentração de sólidos suspensos, o sistema assegura que a solução de pintura permaneça homogênea e eficaz. Isso resulta em uma aplicação mais uniforme e de alta qualidade.

Redução de Resíduos e Sustentabilidade

A ultrafiltração reduz significativamente os resíduos gerados no processo de pintura, pois permite a reciclagem da solução. Isso não só diminui o impacto ambiental, mas também contribui para a sustentabilidade das operações.

Aumento da Eficiência Operacional

Com a manutenção da solução de pintura em condições ótimas, o sistema de ultrafiltração reduz o tempo de inatividade, aperfeiçoa o processo e prolonga a vida útil dos equipamentos.

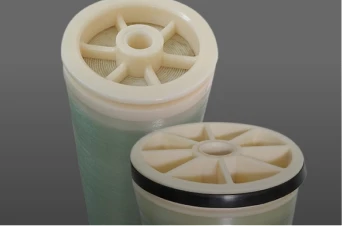

Membranas de Ultrafiltração

A membrana de UF é um elemento de tecnologia diferenciada, que separa um líquido em duas correntes através de uma membrana semipermeável.
O modelo mais utilizado é o tipo espiral, onde a membrana semipermeável é enrolada de forma similar a um rocambole, garantindo assim uma grande área de filtração em um produto compacto.

Carcaça de Ultrafiltração

A carcaça de ultrafiltrado é um componente essencial nos sistemas de ultrafiltração. Projetada para abrigar e proteger os elementos filtrantes (membranas), ela facilita o fluxo eficiente do fluido através do sistema. Construída com materiais de alta durabilidade e resistência química, a carcaça garante a integridade e o desempenho otimizado do processo de ultrafiltração.

Bomba de Alimentação

Fornece a pressão necessária para empurrar o fluido através das membranas de ultrafiltração. Sua função é garantir um fluxo constante e eficiente de fluido para o módulo de ultrafiltração, mantendo a operação contínua e eficaz.

Sistema de Limpeza Química (CIP)

Realiza a limpeza química das membranas, removendo incrustações e depósitos que não podem ser eliminados pela retrolavagem. Sua função é manter as membranas em condições ótimas de operação, assegurando a qualidade e a consistência do processo de ultrafiltração.

Instrumentação e Controle

SENSORES DE PRESSÃO: monitoram a pressão de entrada e saída do módulo de ultrafiltração, garantindo a operação dentro dos parâmetros especificados.
MEDIDORES DE FLUXO: monitoram a taxa de fluxo do fluido através do sistema, assegurando a eficiência do processo.
SENSORES DE CONDUTIVIDADE: verificam a qualidade do permeado (filtrado), garantindo que os níveis de contaminação sejam mantidos dentro dos limites aceitáveis.
PAINEL DE CONTROLE: interface centralizada para monitoramento e controle de todo o sistema, incluindo bombas, válvulas e sensores, facilitando a operação e a manutenção.

Válvulas e Tubulações

VÁLVULAS DE CONTROLE: regulam o fluxo de fluido através do sistema de ultrafiltração, permitindo ajustes precisos conforme necessário.
TUBULAÇÕES: conectam todos os componentes do sistema, transportando o fluido de uma etapa para outra de maneira eficiente e segura.

Carcaça e Filtro Bag

FILTRO BAG: é um sistema de filtração composto por vários componentes que trabalham juntos para remover partículas sólidas do fluido de processo.
Carcaça: estrutura robusta que abriga o bag, com cesta de suporte interna para distribuição uniforme do fluido. Inclui tampa com anel de vedação, conexões de entrada e saída para integração ao sistema de tubulação. Feito de materiais resistentes à corrosão.
